Lågenergilampa
Lågenergilampan var en kort parantes i utvecklingen, mellan glödlampan och LED-lampan.
Av nyfikenhet plockade Anders isär en gammal IKEA-lampa som gett upp hemma hos honom. Vi blev förvånade över hur mycket elektronik den innehöll och funderade på vad man skulle göra med det. Återvinningen är ju en möjlighet men... först måste förstås elektroniken felsökas. Eftersom det är farliga spänningar i lampan när den är i drift (dels nätspänningen 240 volt och dels tändspänning för lysröret, flera tusen volt) gjorde vi en post mortem-analys av innehållet.

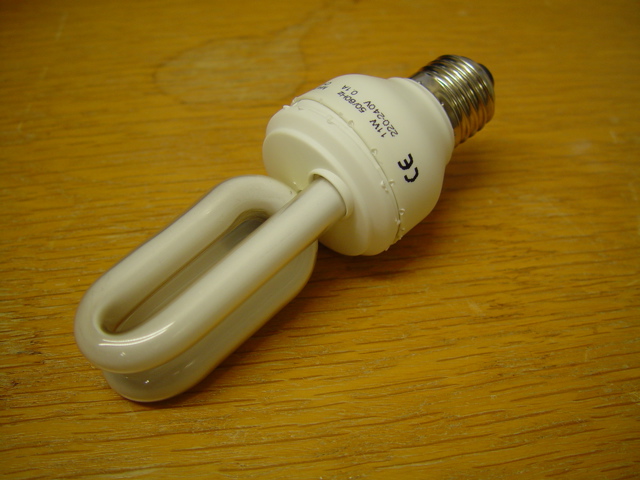

Från början tedde sig lampan inget märkvärdig. En 11 watts lågenergilampa från IKEA:
-
En 11 watts lågenergilampa
Här ser man av brytmärkena att det behövdes en hel del våld för att öppna den. Antagligen ska hela enheten vara vattentät eller så. Det låter ju förtroendeingivande.
-
En 11 watts lågenergilampa
Emellertid är vi inte rädda för vatten här. Så vi bryter upp skrället och ser vad som finns inuti.

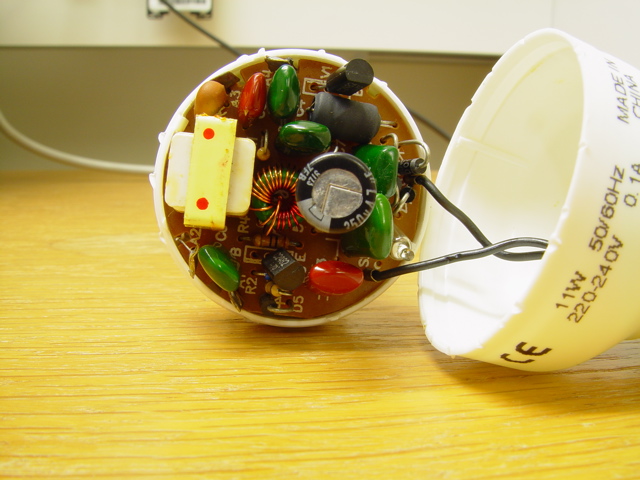

Redan här ser man att elektroniken innehåller en del igenkännbara delar. Den fyrkantiga delen med två röda prickar på sig är en transformator - eller i varje fall en transformatorkärna. I mitten sitter en toroid med tråd lindad på sig - det är en transformator det med, fast för högre frekvenser. De röda och gröna blobbarna är kondensatorer av någon sort , de två avfasade svarta cylindrarna är två transistorer och den runda saken i mitten med svart plast runt och texten “350 V 4.7 u” är en rejält spänningstålig kondensator på 4.7 mikrofarad.
-
En 11 watts lågenergilampa

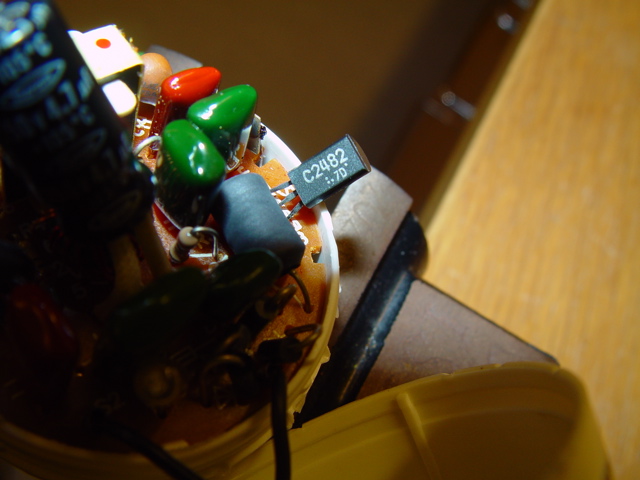

Transistorerna måste vi kika närmare på.
Det handlar om japanska transistorer. Det är inte lätt att se på den men om man vet att många japanska “trissor” heter nåt med “2SCxxxx” förstår man att beteckningen “C2482” i själva verket betyder “2SC2482”. En sökning på internet ger dessutom snabbt besked att det handlar om en transistortyp som lämpar sig för “High-Voltage Switching and Amplifier Application” och tydligen är speciellt framtagen för att driva linjegenereringen i en färg-TV! Hela databladet finns att ladda ner och jag har sparat det för den intresserade
här.
